TK1100系列电磁流量计

文字：[大][中][小] 手机页面二维码 2021/1/11     浏览次数：

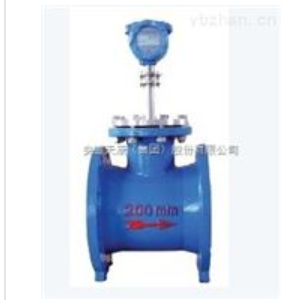

TK1100系列电磁流量计

更新时间：2016-05-31

简要描述：

TK1100系列电磁流量计
公司名称:安徽天康股份有限公司

TK1100系列电磁流量计

公司名称:安徽天康股份有限公司



产品名称:电磁流量计

一、电磁流量计工作原理:

电磁流量计所依据的基本理论是法拉第电磁感应定律。当导体切割磁力线运动时，导体内将产生感应电动势。根据该原理，可测量管内流动的导电流体的体积，导电流体流动的方向与电磁场的方向垂直，在导管垂直方向施加一个交变的磁场，并在有绝缘衬里的导管内壁两侧安装一对电极，两电极的连线既与导管轴线垂直，又与磁场方向垂直，当导电液体流经导管时，因切割磁力线，两个电极上就产生感应电动势Uk。

二、电磁流量计产品特点:

1、高清晰度LCD背光显示

2、仪表结构简单、可靠，无可动部件，工作寿命长。
3、无截流阻流部件，不存在压力损失和流体堵塞现象。
4、无机械惯性，响应快速，稳定性好，可应用于自动检测、调节和程控系统。
5、测量精度不受被测介质的种类及其温度、粘度、密度、压力等物理量参数的影响。
6、采用聚四氟乙烯或橡胶材质衬里和Hc、Hb、316L、Ti等电极材料的不同组合可适应不同介质的需要。
7、备有管道式、插入式等多种流量计型号。
8、采用EEPROM存贮器，测量运算数据存贮保护安全可靠。
9、具备一体化和分离型两种型式。

三、电磁流量计技术参数:

仪表精度:管道式0.5级、1.0级;插入式2.5级
测量介质:电导率大于5μS/cm的各种液体和液固两相流体。
流速范围:0.2~8m/s
工作压力:1.6MPa
环境温度:-40℃~+50℃
介质温度:聚四氟乙烯衬里≤180℃ 橡胶材质衬里≤65℃
防爆标志:ExmibdⅡBT4
防爆证号:GYB01349
外磁干扰:≤400A/m
外壳防护:一体化型: IP65;
分 离 型: 传感器IP68(水下5米，于橡胶衬里)
转换器IP65
输出信号:4~20mA.DC，负载电阻0~750Ω
通讯输出:RS485或CAN总线
电气连接:M20×1.5内螺纹，φ10电缆孔
电源电压:90~220V.AC、24±10%V.DC
zui大功耗:≤10VA

四、电磁流量计选型规范:

1、量程范围确认
一般工业用电磁流量计被测介质流速以2~4m/s为宜，在特殊情况下，zui低流速应不小于0.2m/s，zui高应不大于8m/s。若介质中含有固体颗粒，常用流速应小于3m/s，防止衬里和电极的过分磨擦;对于粘滞流体，流速可选择大于2m/s，较大的流速有助于自动消除电极上附着的粘滞物的作用，有利于提高测量精度。
在量程Q已确定的条件下，即可根据上述流速V的范围决定流量计口径D的大小，其值由下式计算:
Q=πD2V/4
Q:流量(㎡/h) D:管道内径 V:流速(m/h)
电磁流量计的量程Q应大于预计的zui大流量值，而正常的流量值以稍大于流量计满量程刻度的50%为宜。

2、参考流量范围

口径(mm)

流量范围(m3/h)

口径(mm)

流量范围(m3/h)

φ15

0.06~6.36

φ450

57.23~5722.65

φ20

0.11~11.3

φ500

70.65~7065.00

φ25

0.18~17.66

φ600

101.74~10173.6

φ40

0.45~45.22

φ700

138.47~13847.4

φ50

0.71~70.65

φ800

180.86~18086.4

φ65

1.19~119.4

φ900

228.91~22890.6

φ80

1.81~180.86

φ1000

406.94~40694.4

φ100

2.83~282.60

φ1200

553.90~55389.6

φ150

6.36~635.85

φ1600

723.46~72345.6

φ200

11.3~1130.4

φ1800

915.62~91562.4

φ250

17.66~176.25.

φ2000

1130.4~113040.00

φ300

25.43~2543.40

φ2200

1367.78~136778.4

φ350

34.62~3461.85

φ2400

1627.78~162777.6

φ400

45.22~4521.6

φ2600

1910.38~191037.6



天康电磁流量计型号说明:

型号

口径



TKLD

15~2600





代号

电极材料



K1

316L

K2

HB

K3

HC

K4

钛

K5

钽

K6

铂合金

K7

不锈钢涂覆碳化钨



代号

内衬材料



C1

聚四氟乙烯F4

C2

聚全氟乙丙烯F46

C3

聚氟合乙烯FS

C4

聚录丁橡胶

C5

聚氨脂橡胶



代号

功能

E1

0.3级

E2

0.5级

E3

1级

F1

4-20Madc,负载≤750Ω

F2

0-3khz,5v有源，可变脉宽，输出有效频率

F3

RS485接口

T1

常温型

T2

高温型

T3

超高温型

P1

1.0MPa

P2

1.6MPa

P3

4.0MPa

P4

16MPa

D1

220VAC±10%

D2

24VDC±10%

J1

一体型结构

J2

分体型结构

J3

防爆一体型结构



衬里材料的选用:

衬里材料

主要性能

适用范围

氯丁橡胶Neoprene

耐磨性好，有极好的弹性，高扯断力，耐一般低浓度酸碱盐介质的腐蚀。

<80℃、一般水、污水、泥浆、矿浆。

聚氨酯橡胶Polyurethane

有极好的耐磨性能，耐酸碱性能略差。

<60℃、中性强磨损的矿浆、煤浆、泥浆。

聚四氟乙烯PTFE

它是化学性能zui稳定的一种材料，能耐沸腾的盐酸、硫酸、硝酸和王水，浓碱和各种有机溶剂。

<180℃、浓酸、碱等强腐蚀性介质，卫生类介质。

F46

化学稳定性、电绝缘性、润滑性、不粘性和不燃性与PTFE相仿，但F46材料强度、耐老化性、耐温性能和低温柔韧性优于PTFE。与金属粘接性能好，耐磨性好于PTFE，具有交好的抗撕裂性能。

<180℃盐酸、硫酸、王水和强氧化剂等，卫生类介质。



五、优点和不足:

一、电磁流量计的主要优点:
1)电磁流量计的传感器结构简单，测量管内没有可动部件，也没有任何阻碍流体流动的节流部件。所以当流体通过流量计时不会引起任何附加的压力损失，是流量计中运行能耗zui低的流量仪表之一。
2)可测量赃污介质、腐蚀性介质及悬浊性液固两相流的流量。这是由于仪表测量管内部无阻碍流动部件，与被测流体接触的只是测量管内衬和电极，其材料可根据被测流体的性质来选择。例如，用聚三氟乙烯或聚四氟乙烯做内衬，可测量各种酸、碱、盐等腐蚀性介质;采用耐磨橡胶做内衬，就特别适合于测量带有固体颗粒的、磨损较大的矿浆、水泥浆等液固两相流以及各种带纤维液体和纸浆等悬浊液体。
3)电磁流量计是一种体积流量测量仪表，在测量过程中，它不受被测介质的温度、粘度、密度以电导率(在一定范围)的影响。因此，电磁流量计只需经水标定后，就可心用来测量其它导电性液体的流量。
4)电磁流量计的输出只与被测介质的平均流速成正比，而与对称分布下的流动状态(层流或湍流)无关。所以电磁流量计的量程范围极宽，其测量范围度可达100:1，有的甚至达1000:1的可运行流量范围。
5)电磁流量计无机械惯性，反应灵敏，可以测量瞬时脉动流量，也可测量正反两个方向的流量。
6)工业用电磁流量计的口径范围极宽，从几个毫米一直到几米，而且国内已有口径达3m的实流校验设备，为电磁流量计的应用和发展奠定了基础。 二、电磁流量计目前仍然存在的主要不足:
1)不能用来测量气体、蒸汽以及含有大量气体的液体。
2)不能用来测量电导率很低的液体介质，如对石油制品或有机溶剂等介质，目前电磁流量计还无能为力。
3)普通工业用电磁流量计由于测量管内衬材料和电气绝缘材料的限制，不能用于测量高温介质;如未经特殊处理，也不能用于低温介质的测量，以防止测量管外结露(结霜)破坏绝缘。
4)电磁流量计易受外界电磁干扰的影响。
